Xe đẩy bảng mạch PCB chống tĩnh điện

Liên hệ

+ Kích thước tiêu chuẩn chung: 900mm*550mm*1260mm và theo yêu cầu của quý khách hàng

+ Xe có các tấm tĩnh điện , mỗi khoang chứa được 100 PCB. Xe có từ 5 đến 7 khoang. Chứa được tới 700PCB

+ Chất liệu khung: inox 201 không để lại bụi bẩn

+ Độ chống tĩnh điện : 10^6-10^ 9 ohms

+ Xe có xích truyền điện tích tiêu tán xuống dưới đất để bảo vệ bảng mạch PCB

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Danh mục: Giá & Kệ

Mô tả

Xe đẩy bảng mạch PCB chống tĩnh điện (hay Xe đẩy lưu trữ PCB) là giải pháp vận chuyển tối ưu giúp vận chuyển an toàn và tốc độ cho khối lượng lớn bo mạch. Hiện nay, thiết bị vật tư này đã là tiêu chuẩn bắt buộc tại hệ thống nhà máy vệ tinh của Samsung, LG, Foxconn, Canon… giúp doanh nghiệp vừa bảo vệ tài sản, vừa tuân thủ nghiêm ngặt các quy định phòng sạch quốc tế.

1. Xe đẩy bảng mạch PCB chống tĩnh điện là gì?

Xe đẩy bảng mạch PCB chống tĩnh điện (tên quốc tế: ESD PCB Trolley) là giải pháp lưu trữ và vận chuyển tối ưu nhất dành cho các nhà máy sản xuất linh kiện điện tử (SMT). Được thiết kế chuyên biệt để triệt tiêu điện tích, xe đẩy chống tĩnh điện giúp bảo vệ tuyệt đối các bo mạch in (PCB) khỏi nguy cơ hỏng hóc do phóng điện (ESD) trong quá trình luân chuyển giữa các công đoạn: in kem hàn, gắn linh kiện, qua lò reflow và kiểm tra AOI.

Sở dĩ xe đẩy bảng mạch PCB chống tĩnh điện trở thành thiết bị bắt buộc tại các vendor của Samsung, LG, Foxconn là nhờ sự kết hợp hoàn hảo giữa khung Inox chắc chắn và nhựa PP dẫn điện, đảm bảo tiêu chuẩn phòng sạch và an toàn tĩnh điện khắt khe.

Các tên gọi thương mại phổ biến

Để thuận tiện cho việc tìm kiếm và đặt hàng, sản phẩm này còn được biết đến với các tên gọi như:

ESD Trolley để bảng mạch.
Xe đẩy lưu trữ PCB bán thành phẩm.
Giá đẩy PCB chống tĩnh điện.
Xe đẩy SMT nhiều tầng.

2. Cấu tạo kỹ thuật chuyên sâu của xe đẩy bảng mạch PCB chống tĩnh điện

Sự khác biệt của sản phẩm nằm ở chất lượng vật liệu và độ chính xác trong gia công. Dựa trên bản vẽ kỹ thuật và hình ảnh thực tế, xe đẩy được cấu thành từ 3 module chính:

2.1. Khung xe Inox chịu lực (Heavy-duty Frame)

Khung xe là “bộ xương sống” quyết định tải trọng và tuổi thọ sản phẩm.

Chất liệu: Chúng tôi sử dụng Inox 201 hoặc Inox 304 cao cấp (tùy chọn theo yêu cầu Cleanroom).
- Inox 201: Ưu điểm là độ cứng cao, chịu lực tốt, chi phí tối ưu.
- Inox 304: Khả năng chống ăn mòn tuyệt đối, bề mặt sáng bóng, không phát sinh bụi kim loại, phù hợp cho các phòng sạch (Cleanroom) yêu cầu khắt khe.
Kết cấu: Khung được làm từ các thanh Inox dạng ống (tròn hoặc vuông tùy model), độ dày tiêu chuẩn 0.9mm – 1.2mm. Các mối hàn TIG được xử lý kỹ lưỡng, đảm bảo độ chắc chắn, không rung lắc khi di chuyển qua các gờ giảm tốc trong nhà xưởng.

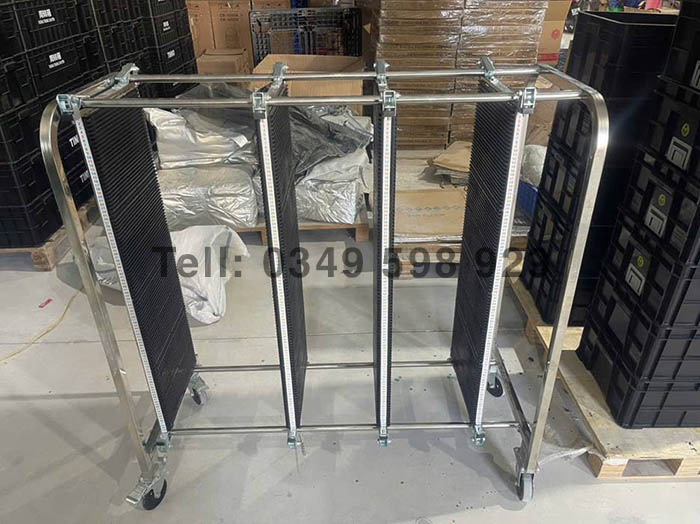

Cấu tạo khung xe Inox sáng bóng kết hợp với các vách nhựa PP màu đen. Khung xe được gia cố chắc chắn, đảm bảo không bị biến dạng dưới tải trọng lớn.

2.2. Hệ thống vách nhựa Slot (ESD Side Plates)

Đây là bộ phận tiếp xúc trực tiếp và bảo vệ PCB.

+ Vật liệu: Nhựa PP (Polypropylene) hoặc PS pha trộn hợp chất Carbon dẫn điện (Conductive Carbon).

+ Đặc tính ESD: Điện trở bề mặt luôn duy trì ở mức $10^4 - 10^9 \Omega$ . Đây là ngưỡng an toàn giúp tiêu tán điện tích từ từ, ngăn chặn hiện tượng phóng điện đột ngột (Spark) gây chết IC.

+ Thiết kế rãnh (Grooves):

Mỗi tấm vách có 100 rãnh (slots).
Khoảng cách giữa các rãnh (Pitch): 10mm.
Độ sâu rãnh: 3-5mm.
Thiết kế này đảm bảo các bảng mạch đứng độc lập, song song, không chạm vào nhau, loại bỏ nguy cơ trầy xước linh kiện hoặc dính kem hàn ướt.

2.3. Cơ chế điều chỉnh kích thước thông minh (Gear Track Mechanism)

Một trong những điểm ưu việt nhất của dòng xe này là khả năng “biến hình” để phù hợp với mọi kích thước PCB.

Xe được trang bị hệ thống thanh ray và bánh răng (Gear track) ở phía trên và dưới đáy.
Cơ chế hoạt động: Người dùng chỉ cần mở chốt hãm, trượt các tấm vách nhựa ra/vào. Hệ thống bánh răng đảm bảo tấm vách luôn di chuyển song song, không bị lệch hình thang. Điều này cực kỳ quan trọng vì nếu vách bị lệch, PCB sẽ bị kẹt hoặc rơi ra ngoài.
Thanh chặn (Stop bar): Tại mỗi khoang đều có thanh chặn (thường là lò xo hoặc chốt gạt) để khóa bảng mạch lại, ngăn chúng trượt ra ngoài khi xe đang di chuyển.

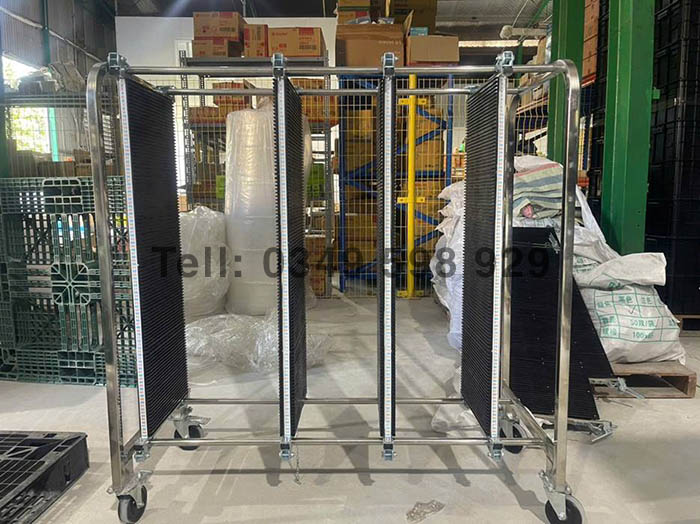

Cận cảnh hệ thống bánh răng và thanh ray điều chỉnh độ rộng. Thiết kế này giúp kỹ thuật viên thay đổi kích thước khoang chứa chỉ trong 30 giây.

2.4. Hệ thống tiếp địa (Grounding System)

Bánh xe ESD: Xe sử dụng 4 bánh xe chuyên dụng (2 xoay có khóa, 2 cố định). Bánh xe làm từ cao su dẫn điện, lõi thép, giúp truyền điện tích xuống sàn.
Xích dẫn điện: Một sợi xích kim loại được gắn dưới đáy xe, thả chạm sàn. Đây là “cửa thoát hiểm” cuối cùng cho dòng điện tích dư thừa, đảm bảo tuân thủ tiêu chuẩn ANSI/ESD S20.20.

3. Thông số kỹ thuật chi tiết

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn. Chúng tôi cũng nhận gia công kích thước phi tiêu chuẩn theo yêu cầu của nhà máy.

Hạng mục	Thông số kỹ thuật chi tiết
Kích thước tổng thể	$900mm (L) \times 550mm (W) \times 1260mm (H)$
Số lượng khoang chứa	3 khoang tiêu chuẩn (Có thể tùy chỉnh 2 hoặc 4 khoang)
Sức chứa (Capacity)	200 – 600 PCB (Tối đa 700 nếu dùng PCB mỏng và ghép vách)
Kích thước PCB tối đa	Phù hợp cho PCB có chiều rộng từ 20mm đến 460mm
Chất liệu khung	Inox 201 / 304 (Ống $\phi 22mm$ hoặc hộp $25\times25mm$ )
Vách nhựa ESD	Nhựa PP dẫn điện màu đen, chịu nhiệt $60^\circ C - 80^\circ C$
Điện trở bề mặt	$10^6 \Omega - 10^9 \Omega$ (Tiêu tán tĩnh điện)
Số lượng rãnh	100 rãnh / tấm
Bánh xe	4 bánh ESD 3 inch hoặc 4 inch (Chống mài mòn, không tạo vết)
Xuất xứ	Sản xuất & Lắp ráp tại Việt Nam / Nhập khẩu linh kiện

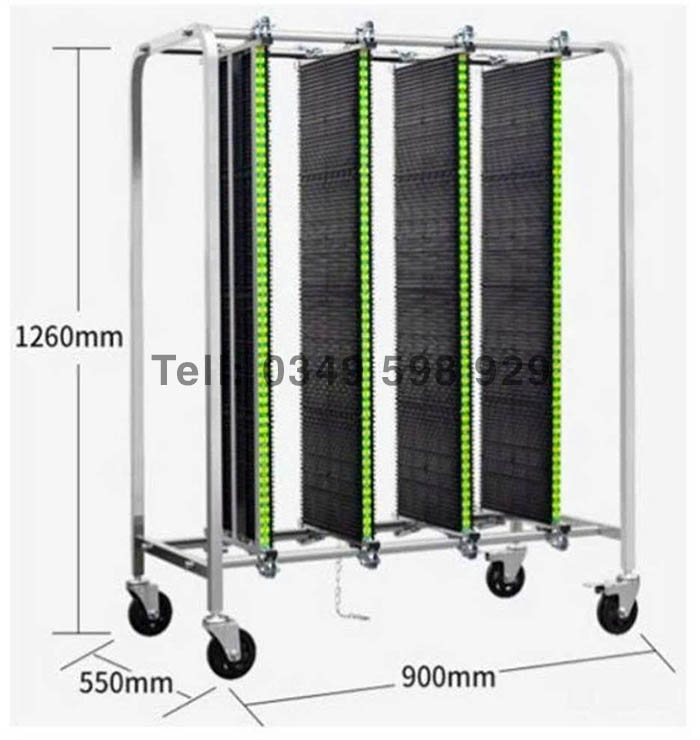

Bản vẽ kỹ thuật chi tiết mô tả kích thước và cấu trúc của xe đẩy 3 khoang tiêu chuẩn. Chiều cao 1260mm phù hợp với tầm với của người vận hành

4. Tại sao Phải sử dụng Xe đẩy PCB trong nhà máy điện tử?

Nhiều khách hàng thắc mắc: “Tại sao không dùng xe đẩy hàng bình thường lót tấm cao su cho rẻ?”. Thì đây câu trả lời nằm ở 4 giá trị cốt lõi dưới đây:

4.1. Khả năng chứa “Khủng” – Tăng 300% năng suất

Trong dây chuyền SMT, tốc độ là tiền bạc.

Thay vì công nhân phải bưng bê từng khay (Tray) nhỏ lẻ chứa được 20-30 mạch, một chiếc xe đẩy PCB chuyên dụng có thể chở tới 600-700 bảng mạch một lần.
Ví dụ thực tế: Một chiếc xe đẩy 3 khoang, mỗi khoang 100 rãnh, nếu xếp PCB đôi (back-to-back), sức chứa có thể lên tới 600 đơn vị. Điều này giúp giảm tần suất đi lại, giảm nhân công vận chuyển và tăng năng suất Line lên đáng kể.

Hình ảnh thực tế xe đẩy hoạt động hết công suất (Full loading). Các bảng mạch được xếp ngăn nắp, mật độ cao, tối ưu không gian nhà xưởng.

4.2. Bảo vệ vật lý tối đa

Chống va đập: Các rãnh khe giữ chặt cạnh của PCB. Dù xe có di chuyển nhanh hay vấp phải dây điện dưới sàn, các bảng mạch cũng không bao giờ va vào nhau.
Chống bụi: Cấu trúc đứng dọc giúp hạn chế diện tích bề mặt PCB tiếp xúc với bụi rơi từ trần nhà xuống so với việc để nằm ngang.

4.3. Tiêu chuẩn hóa quy trình 5S

Sản phẩm giúp nhà máy của bạn trông chuyên nghiệp, gọn gàng. Dễ dàng phân loại các lô hàng (Lot) khác nhau vào từng khoang xe, tránh nhầm lẫn mã hàng – một lỗi cực kỳ nghiêm trọng trong sản xuất.

4.4. Linh hoạt cho mọi kích thước (Universal Design)

Bạn không cần phải mua xe mới khi thay đổi model sản phẩm. Với khả năng điều chỉnh độ rộng linh hoạt, một chiếc xe có thể dùng cho PCB điện thoại hôm nay, và dùng cho PCB máy tính bảng vào ngày mai.

5. Sản phẩm bổ trợ: Giá để bảng mạch PCB (PCB Rack)

Ngoài dòng xe đẩy công suất lớn phục vụ luân chuyển giữa các xưởng, chúng tôi còn cung cấp dòng Giá đỡ PCB nhỏ gọn (PCB Rack) chuyên dùng cho từng vị trí làm việc cá nhân hoặc máy tự động.

Tên sản phẩm: Giá để bảng mạch PCB chữ L / Flat Type.
Kích thước: $355mm \times 320mm \times 563mm$ .
Sức chứa: 50 PCB/giá.
Ứng dụng:
- Đặt tại bàn kiểm tra QC, bàn sửa hàng (Repair).
- Dùng cho các máy nạp liệu tự động (Loader/Unloader Machine).
- Dùng để lưu trữ các mẻ hàng nhỏ, hàng mẫu.

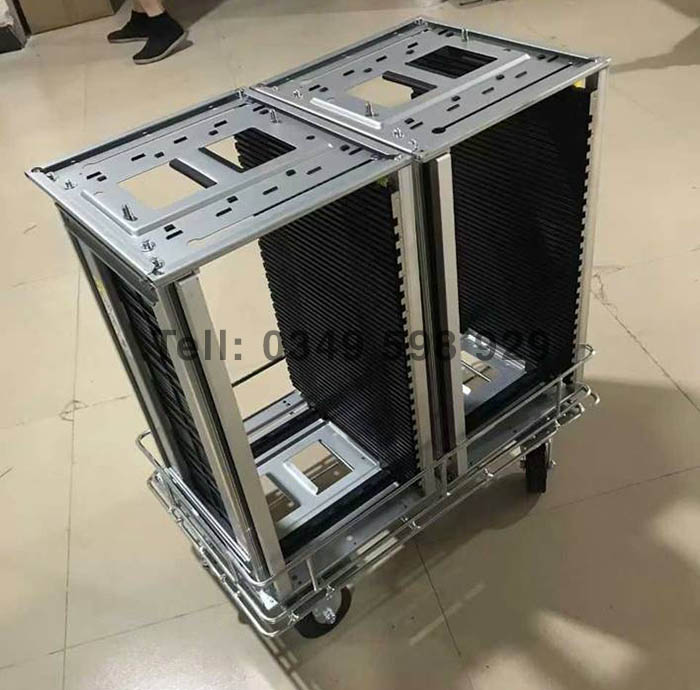

Giá để bảng mạch PCB (Magazine Rack) loại nhỏ. Thiết kế khung kim loại chắc chắn, gọn nhẹ, dễ dàng đặt trên bàn thao tác.

6. Hướng dẫn sử dụng và Bảo quản xe đẩy ESD

Để đảm bảo tuổi thọ sản phẩm trên 5 năm và duy trì khả năng chống tĩnh điện, quý khách cần lưu ý:

Cách điều chỉnh độ rộng:

Bước 1: Mở chốt khóa trên thanh ray.
Bước 2: Lấy một tấm PCB mẫu đặt vào rãnh.
Bước 3: Đẩy tấm vách nhựa áp sát vào PCB, chừa lại khoảng hở 1-2mm để tạo độ rơ, giúp rút/cắm dễ dàng.
Bước 4: Khóa chốt lại.

Vệ sinh đúng cách:

KHÔNG dùng dung môi mạnh (Xylene, Acetone) để lau tấm nhựa đen, vì sẽ làm hỏng lớp phủ Carbon dẫn điện.
Nên dùng khăn sạch thấm cồn IPA pha loãng hoặc nước tẩy rửa chuyên dụng cho ESD.
Thường xuyên gỡ các sợi chỉ, tóc quấn vào trục bánh xe để đảm bảo tiếp địa tốt.

Kiểm tra ESD: Định kỳ 3 tháng/lần dùng máy đo điện trở bề mặt để kiểm tra các tấm nhựa và bánh xe.

7. Tại sao chọn mua Xe đẩy PCB tại đơn vị chúng tôi?

Giữa ma trận các nhà cung cấp, chúng tôi tự hào là đối tác tin cậy của nhiều doanh nghiệp FDI lớn nhờ các yếu tố sau:

Kho hàng luôn sẵn sàng: Chúng tôi hiểu rằng tiến độ sản xuất là “vàng”. Kho hàng của chúng tôi luôn duy trì số lượng lớn xe đẩy và giá đỡ, sẵn sàng giao ngay trong ngày.
Chất lượng thực tế: Cam kết thông số điện trở chuẩn $10^6 - 10^9 \Omega$ . Khung Inox dày dặn, không mỏng manh như hàng trôi nổi.
Dịch vụ may đo: Nhận thiết kế và sản xuất theo kích thước riêng, phù hợp với các loại máy SMT đặc thù của khách hàng.
Giá gốc tận xưởng: Tối ưu chi phí đầu tư cho doanh nghiệp.

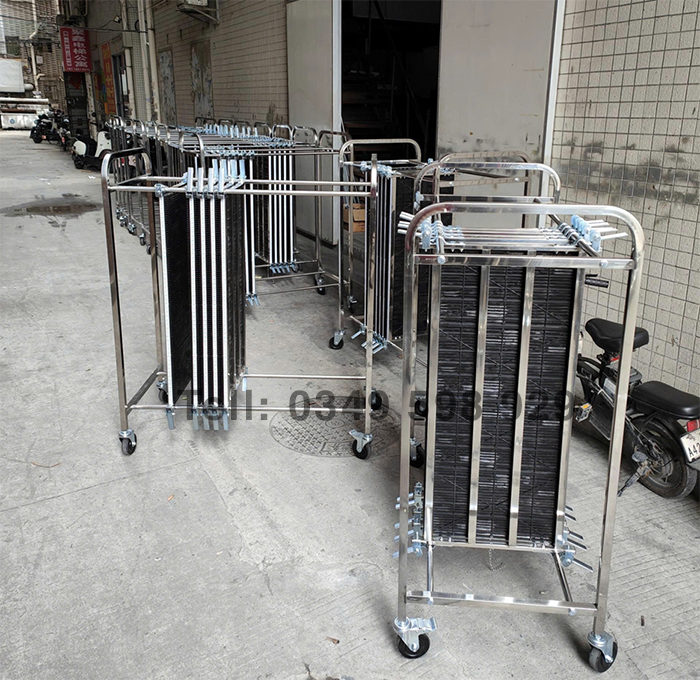

Hình ảnh thực tế kho hàng với số lượng lớn xe đẩy PCB đã lắp ráp hoàn thiện, sẵn sàng đóng gói và bàn giao cho khách hàng.

8. Kết luận và Liên hệ

Đầu tư vào Xe đẩy bảng mạch PCB chống tĩnh điện không chỉ là tuân thủ quy định an toàn, mà là giải pháp thông minh để nâng cao năng suất và bảo vệ lợi nhuận của doanh nghiệp. Đừng để những lỗi hỏng hóc đáng tiếc do tĩnh điện làm gián đoạn dây chuyền sản xuất của bạn.

Bạn đang cần tư vấn kích thước xe phù hợp? Bạn cần báo giá cho dự án nhà máy mới?
